СКС для ЦОД: как выбрать медную и оптическую кабельную инфраструктуру

В центре обработки данных кабельная система живёт дольше большинства серверов и коммутаторов. Активное оборудование меняется, скорости растут, стойки уплотняются, а проложенные магистрали должны поддерживать каждую следующую модернизацию без остановки сервисов и полной переделки машинного зала. Поэтому СКС для ЦОД выбирают не по одному признаку — категории кабеля или типу волокна, — а как единую инфраструктуру: от топологии и маршрутов до шкафов, коммутационных панелей, маркировки и программы испытаний.

Ни медь, ни оптика не являются универсально лучшим решением. Витая пара удобна для 10GBASE-T, сетей управления, IP-KVM, автоматики и устройств с дистанционным питанием. Оптоволокно становится основой магистралей, соединений между зонами и высокоскоростных каналов. Практическая задача проектировщика — определить, где преимущества каждой среды дают лучший результат на всём жизненном цикле ЦОД.

Что должна решить СКС в ЦОД

Структурированная кабельная система — это пассивная инфраструктура, в которую входят стационарные кабели, соединители, патч-панели, оптические кроссы и кассеты, коммутационные шнуры, шкафы, кабельные трассы, маркировка и документация. Коммутаторы, серверы и трансиверы относятся к активному оборудованию. Разделять эти уровни важно: исправить недостатки постоянной линии заменой коммутатора невозможно.

В дата-центре СКС должна одновременно обеспечивать:

• поддержку текущих Ethernet- и Fibre Channel-приложений с требуемым запасом характеристик;
• физически независимые маршруты для резервных подключений;
• масштабирование количества портов и скорости без хаотичной перепрокладки;
• быстрые перемещения, добавления и изменения подключений;
• предсказуемое охлаждение и свободные воздушные пути в шкафах;
• однозначную идентификацию каждой линии и актуальную исполнительную документацию;
• подтверждённое измерениями качество медных и оптических каналов.

Актуальная редакция ANSI/TIA-942-C распространяет требования к телекоммуникационной инфраструктуре на ЦОД любого размера. Международный стандарт ISO/IEC 11801-5 определяет общие принципы кабельных систем внутри машинных залов и на вводах в них. Эти документы полезны как каркас проекта, но конкретные решения всё равно выбирают по архитектуре сети, требованиям к доступности и плану развития объекта.

Начинаем не с кабеля, а с исходных данных

Ошибка выбора часто возникает, когда сначала закупают «самую высокую категорию», а затем пытаются приспособить её к реальной сети. Правильная последовательность обратная: сначала описывают приложения и физическую архитектуру, затем определяют среду передачи и состав канала.

До спецификации компонентов нужно зафиксировать:

• количество портов сейчас, после ближайшего расширения и на расчётный срок эксплуатации;
• скорость, протокол и тип интерфейса для каждого класса соединений;
• реальные расстояния между стойками, рядами, залами и зданиями;
• топологию активной сети и размещение коммутаторов: ToR, EoR, MoR или смешанную схему;
• функциональные зоны, главные и горизонтальные кроссы, точки консолидации;
• необходимость маршрутов A и B, требования к физическому разделению и времени восстановления;
• плотность портов, доступный объём шкафов и трасс, ограничения по радиусу изгиба;
• требования к PoE, электромагнитной обстановке, заземлению и пожарному исполнению;
• методику приёмочных измерений и формат отчётности.

Медь или оптика: как принять решение

Медь и оптика в ЦОД не конкурируют за одну роль. Чаще всего они дополняют друг друга: оптоволокно связывает зоны распределения, ядро и высокоскоростные порты, а витая пара обслуживает короткие серверные подключения, сети управления, автоматику, камеры, точки доступа и оборудование с PoE.

DAC и AOC стоит рассматривать отдельно. Они удобны для коротких соединений активного оборудования, но не всегда заменяют постоянную межшкафную инфраструктуру. Фиксированные разъёмы, ограничения по длине и совместимости следует учитывать на стадии проекта, а не после закупки коммутаторов.

Медная СКС: Cat 6A как база и роль Cat 8

Для универсальной медной инфраструктуры ЦОД Cat 6A остаётся практичной отправной точкой: она рассчитана на 10GBASE-T в стандартном канале и широко применяется для управления, сервисных сетей и подключений, где важны привычный интерфейс RJ45 и PoE. Однако надпись Cat 6A на кабеле сама по себе ничего не гарантирует — панели, модули, патч-корды и монтаж должны образовывать согласованную систему той же категории.

Cat 8 предназначена для специализированных коротких каналов 25GBASE-T и 40GBASE-T длиной до 30 метров. Это не автоматическая замена Cat 6A: нужно заранее проверить поддержку соответствующих интерфейсов активным оборудованием, экономику решения, габариты кабеля и удобство обслуживания. Во многих архитектурах на скоростях 25/40/100 Гбит/с рациональнее использовать оптические интерфейсы или DAC/AOC.

При выборе медной подсистемы оценивают:

• тип экранирования и непрерывность системы уравнивания потенциалов;
• диаметр кабеля, минимальный радиус изгиба и заполнение организаторов;
• нагрев пучков при PoE и допустимое количество кабелей в связке;
• длину постоянной линии и суммарную длину коммутационных шнуров;
• запас по NEXT, возвратным и вносимым потерям, сопротивлению и его разбалансу;
• удобство полевого ремонта, замены модуля и переноса порта.

В разделе медных кабельных систем Lindex представлены кабели категорий 5e–8, коммутационные шнуры, панели, организаторы, RJ-компоненты и претерминированные сборки. Каталог позволяет собрать не отдельные позиции, а законченный тракт с согласованными характеристиками.

Оптическая СКС: OS2, OM4, OM5, LC и MPO/MTP

Тип волокна выбирают под приложение, расстояние, трансиверы, бюджет потерь и план миграции. Одномодовое OS2 подходит для магистралей, межзальных и межзданиевых линий и даёт большой запас по дальности. Многомодовое OM4 широко применяется внутри ЦОД на коротких высокоскоростных соединениях. OM5 добавляет поддержку широкополосной многомодовой передачи, но имеет смысл только в тех сценариях, где её преимущества поддержаны выбранными трансиверами и экономикой проекта.

Дуплексные LC-соединения удобны для распространённых трансиверов и точечных каналов. MPO/MTP позволяет строить многоволоконные магистрали и высокоплотные кроссы, но требует заранее определить количество волокон, полярность, тип ключа, male/female-исполнение и схему перехода к дуплексным портам. Эти параметры нельзя оставлять монтажной бригаде «на месте»: несовместимые компоненты могут физически соединяться, но давать неправильную полярность или избыточные потери.

Для ЦОД Lindex предлагает модульную оптоволоконную систему EUROLAN CORE. Архитектуры CORE 8 и CORE 12 включают панели, кассеты, транковые и разветвительные кабели, коммутационные шнуры и варианты MTP–MTP/MTP–LC. Модульность позволяет подготовить магистраль заранее, увеличить плотность портов и планировать переход на новые приложения без замены всей кабельной основы.

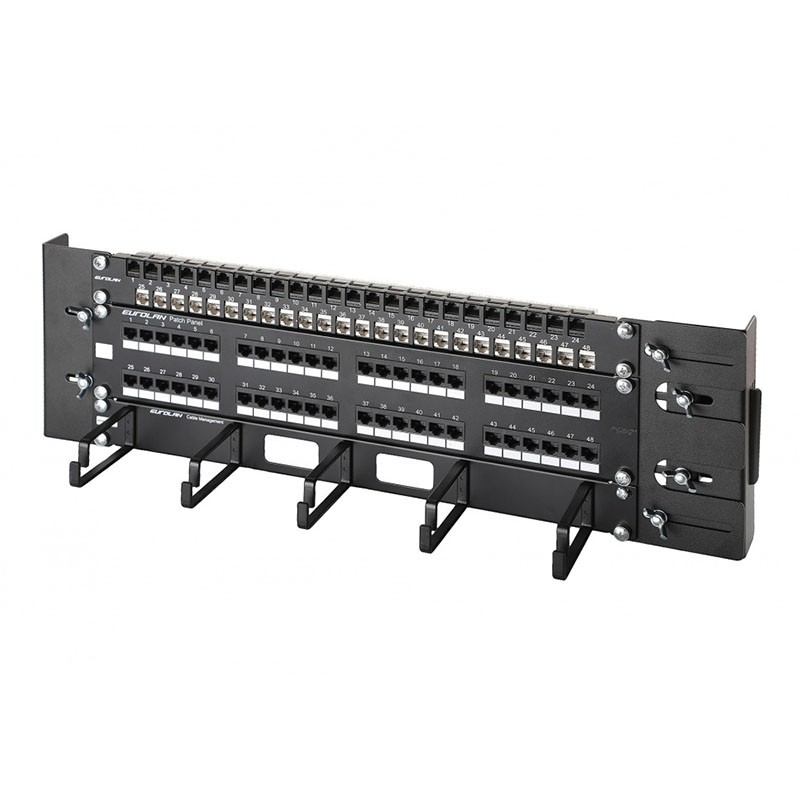

Панели, кроссы и претерминированные сборки

Постоянный кабель не должен подключаться напрямую к активному оборудованию там, где соединение будет регулярно меняться. Стационарные линии оконцовывают на панелях и оптических кроссах, а коммутаторы подключают сменными патч-кордами. Такая граница защищает магистраль от повторных механических воздействий и позволяет заменить оборудование без перепрокладки трасс.

Претерминированные медные и оптические сборки особенно полезны при высокой плотности и ограниченном окне монтажа. Заводское оконцевание сокращает объём работ на объекте, но требует точного обследования: ошибку в длине, типе разъёма, полярности или длине выноса сложнее исправить на площадке. До заказа необходимо согласовать маршрут, запас, сторону ввода, маркировку, защитный чулок и условия протяжки.

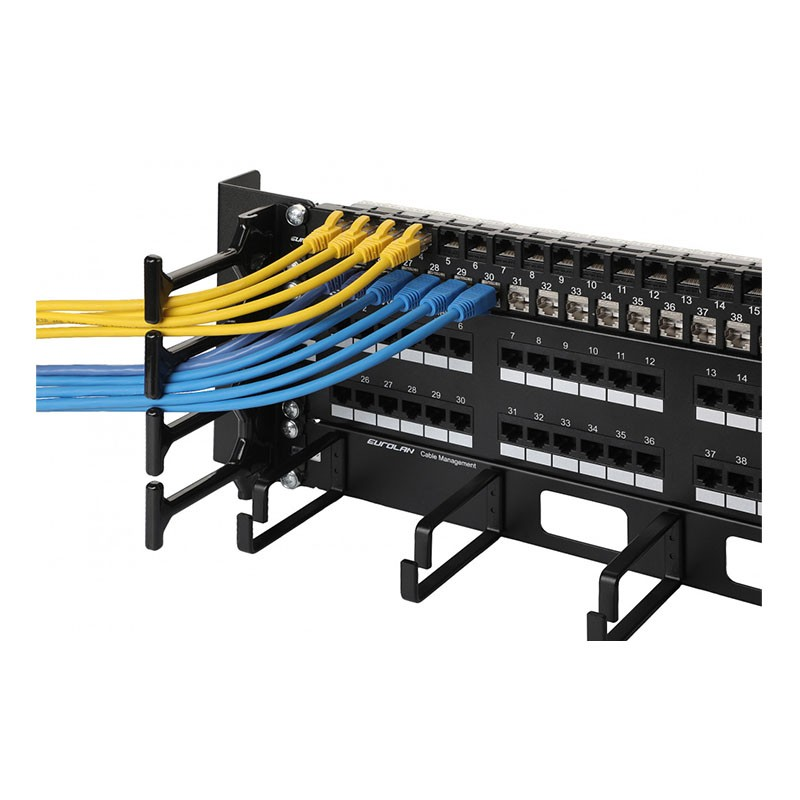

Коммутационное поле проектируют не только по количеству портов. Нужно оставить пространство для горизонтальных и вертикальных организаторов, обеспечить допустимые радиусы изгиба, доступ к защёлкам, понятную маркировку и возможность снять одну кассету или панель, не затронув соседние каналы.

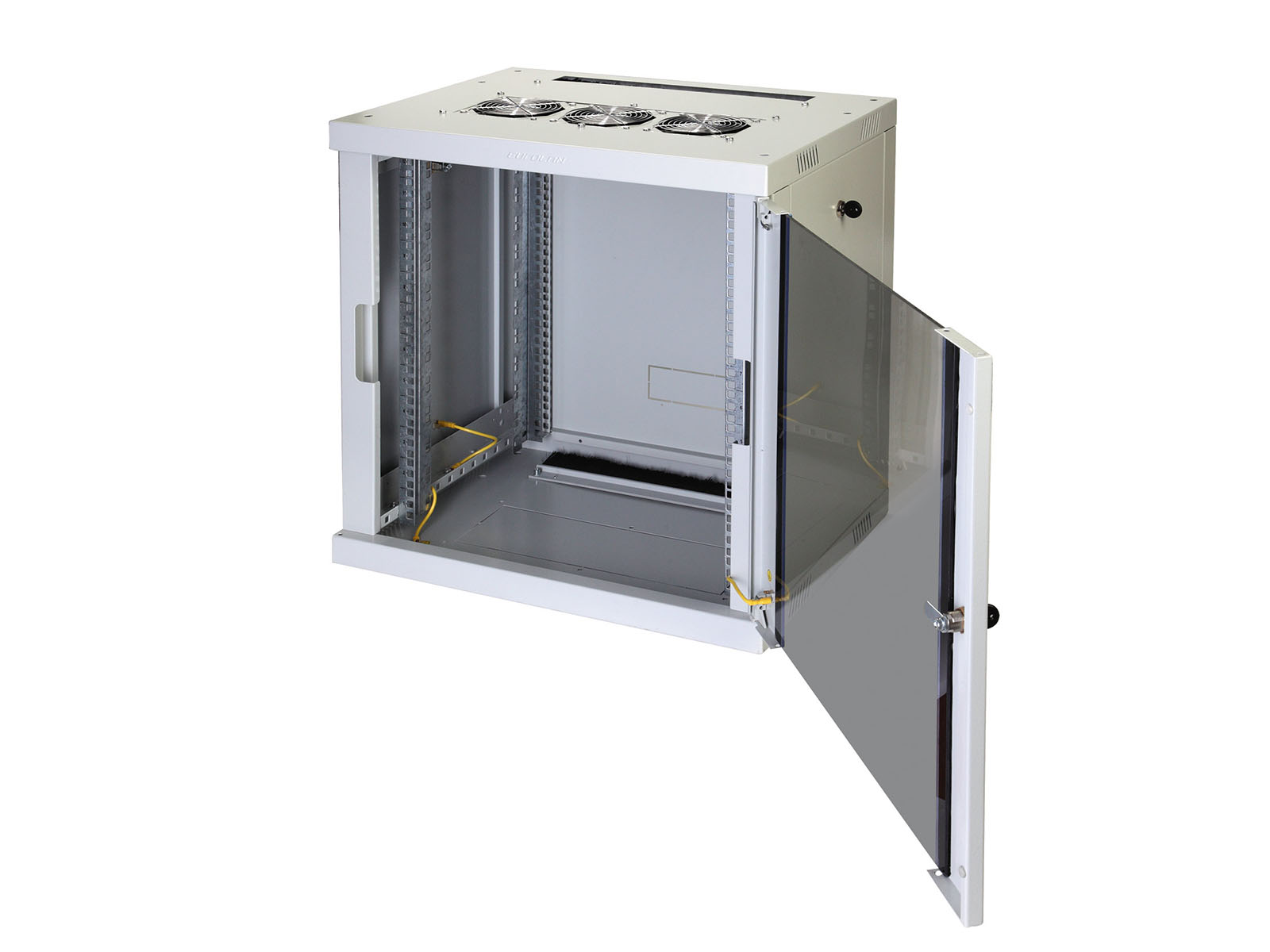

Шкафы, трассы и воздушный поток

Даже правильно рассчитанный канал может стать неудобным в эксплуатации, если шкаф не соответствует плотности кабелей. Нужно учитывать ширину и глубину шкафа, количество юнитов, расположение вводов, доступ с передней и задней стороны, вертикальные организаторы, место под сервисный запас и совместимость с холодными и горячими коридорами.

В ANSI/TIA-942-C учтён рост плотности кабелей и оборудования: для функциональных зон с коммутаторами стандарт вводит требование к шкафам шириной не менее 800 мм. Практический смысл понятен — дополнительные 200 мм дают место для вертикальной организации большого числа шнуров и уменьшают риск перекрытия воздушных путей.

Верхняя прокладка облегчает визуальный контроль и освобождает пространство под фальшполом; нижняя может быть оправдана конструкцией объекта. В обоих случаях силовые и телекоммуникационные трассы разделяют по проекту, а маршруты не должны мешать кондиционированию, пожарным системам и обслуживанию. Заполнение лотка считают с учётом ответвлений, массы, радиусов изгиба и будущего расширения, а не только площади текущих кабелей.

Маршруты A/B и защита от общей точки отказа

Два кабеля не создают резерв, если они проходят по одному лотку, пересекают одну проходку, оконцованы в одной панели или доступны для одновременного повреждения при работах. Независимость проверяют по всей цепочке: от порта активного оборудования до конечной точки, включая шкаф, кросс, стояк, лоток, помещение и ввод в здание.

Для маршрутов A и B заранее определяют физическое разделение, правила пересечения, цветовую идентификацию и отдельные записи в кабельном журнале. Если линии сходятся в общей зоне, это место отражают как риск и предусматривают компенсирующие меры. Резервные волокна и пары также документируют и периодически проверяют: неиспользуемая линия без подтверждённых характеристик не является надёжным резервом.

Проходки через стены и перекрытия должны сохранять огнестойкость преграды. После добавления кабелей противопожарную заделку восстанавливают сертифицированным решением. Оставлять незакрытые отверстия «на будущее» нельзя — резерв предусматривают в проекте и оформляют так, чтобы последующее расширение не нарушало пожарную безопасность.

Бюджет потерь и переход на новые скорости

Для оптического канала суммируют затухание волокна, вносимые потери всех соединителей, кассет и сварных соединений, а затем сравнивают результат с допустимым бюджетом выбранного приложения. В расчёте нужен технологический запас: загрязнение торцов, дополнительные кросс-соединения и будущие изменения не должны сразу выводить линию за пределы допуска.

План миграции отвечает на четыре вопроса: какая скорость нужна сейчас, какая ожидается через несколько лет, сколько волокон потребует новое приложение и можно ли перейти на него заменой кассет и шнуров без замены магистрали. Для MPO/MTP отдельно фиксируют полярность и соответствие 8- или 12-волоконной схеме. Для LC — количество дуплексных пар и тип волокна.

В медной системе запас оценивают по итогам сертификационных измерений всей постоянной линии или канала. Пограничный результат «Pass» требует внимания: после добавления патч-корда, изменения температуры или механического воздействия запас может исчезнуть. Поэтому проектная категория должна подтверждаться не только фактом установления линка, но и сохранённым протоколом измерений.

Маркировка и исполнительная документация

Идентификатор кабеля не должен зависеть только от имени текущего сервера или назначения порта: оборудование меняется чаще постоянной линии. В маркировке обычно кодируют зал или зону, ряд, шкаф, панель, порт и сторону соединения. Один и тот же ID должен однозначно читаться на обоих концах и в документации.

Минимальный комплект исполнительных данных включает:

• планы функциональных зон и кабельных трасс;
• схемы шкафов, панелей, кассет и портов;
• кабельный журнал с начальной и конечной точкой каждой линии;
• схему волокон, типы разъёмов и полярность MPO/MTP;
• перечень компонентов, категорий и типов волокна;
• протоколы измерений и исходные файлы приборов;
• фотографии скрытых участков и проходок;
• правила оформления перемещений, добавлений и изменений.

Цвет патч-корда помогает визуально различать владельцев, сервисы или маршруты A/B, но не заменяет текстовый идентификатор. Значение каждого цвета фиксируют в стандарте администрирования объекта.

Тестирование и приёмка линий

Светящийся индикатор порта подтверждает лишь то, что конкретное оборудование смогло установить связь в данный момент. Он не доказывает категорию медной линии, оптический бюджет, правильность полярности и запас характеристик. Приёмочные испытания планируют до монтажа, чтобы подрядчик и заказчик одинаково понимали состав тестируемого участка и критерии Pass/Fail.

Для медных линий выполняют сертификационные измерения Permanent Link или Channel. В отчёт включают схему соединения проводников, длину, задержку, вносимые и возвратные потери, переходные помехи и другие параметры выбранной категории. Для линий с PoE важны сопротивление и его разбаланс. Обычный тестер распиновки обнаружит обрыв или перепутанные жилы, но не подтвердит Cat 6A или Cat 8.

Базовая приёмка оптики включает осмотр и очистку торцов, проверку длины и полярности, а также измерение суммарных вносимых потерь с помощью OLTS на заданных длинах волн. Расширенное тестирование OTDR дополняет результат картой отдельных событий и помогает локализовать проблемный коннектор, сварку или изгиб. Методика, опорный уровень, тестовые шнуры и предельные значения должны быть зафиксированы в программе испытаний.

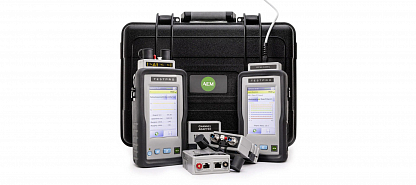

Lindex выполняет диагностику кабельных линий, предоставляет комплект AEM TestPro CV100 в аренду и проводит обучение работе с кабельными тестерами. Платформа TestPro позволяет выполнять измерения, квалификацию, диагностику и сертификацию медных и волоконно-оптических линий с формированием отчётов для исполнительной документации.

Как Lindex комплектует СКС для ЦОД

Ассортимент Lindex закрывает полный путь сигнала — от кабеля и разъёма до коммутационного поля, шкафа и приёмочных измерений. В каталоге медных СКС представлены кабели витая пара, претерминированные сборки, патч-корды, комплектные и наборные панели, организаторы, модули и коннекторы RJ, инструмент и маркировка. Среди доступных брендов — Eurolan, Corning, Datarex, DKC, Legrand, Caplex, REMER и другие производители.

Оптическое направление включает кабели, сборки, пигтейлы, дуплексные и симплексные патч-корды, MPO/MTP-шнуры, панели, точки консолидации, кассеты, адаптеры, коннекторы и монтажные материалы. Для высокоплотных ЦОД доступна модульная система EUROLAN CORE, а направление решений для центров обработки данных дополняет СКС шкафами, элементами кабельной организации и инфраструктурными компонентами.

Такой подход позволяет согласовать компоненты ещё на стадии проекта: определить топологию, проверить плотность и доступность портов, рассчитать трассы и бюджет потерь, подготовить спецификацию, а после монтажа подтвердить параметры измерениями. Это снижает риск несовместимых позиций и упрощает дальнейшую эксплуатацию.

Чек-лист выбора кабельной инфраструктуры

1. Опишите приложения. Скорость, протокол, интерфейс, длина и количество портов для каждого типа связи.
2. Зафиксируйте архитектуру. Функциональные зоны, ToR/EoR/MoR, кроссы и точки консолидации.
3. Выберите среду по задаче. Cat 6A или Cat 8, OS2 или OM4/OM5, LC или MPO/MTP, а не «максимум характеристик» без расчёта.
4. Проверьте маршрут. Длина, радиусы изгиба, заполнение лотков, пожарные проходки, раздельная прокладка и обслуживание.
5. Разведите A и B. Уберите общие лотки, проходки, кроссы и другие единичные точки отказа.
6. Рассчитайте коммутацию. Плотность панелей, доступ к портам, длина шнуров, вертикальные и горизонтальные организаторы.
7. Согласуйте шкафы и охлаждение. Кабели не должны перекрывать воздушный поток и доступ к оборудованию.
8. Рассчитайте оптический бюджет. Учтите каждый коннектор, кассету, сварку и запас на изменения.
9. Определите маркировку. Единая схема ID для кабелей, волокон, панелей, портов и трасс.
10. Зафиксируйте приёмку. Конфигурация Permanent Link/Channel, OLTS/OTDR, тестовые лимиты и формат отчётов.
11. Проверьте план миграции. Что потребуется для следующей скорости: только трансиверы и кассеты или новая магистраль.

Коротко о главном

Надёжная СКС для ЦОД начинается с архитектуры и сценариев развития, а не с выбора самого дорогого кабеля. Медь рациональна там, где нужны RJ45, 10GBASE-T, PoE и удобная коммутация сервисных систем. Оптика обеспечивает плотность, дальность и масштабирование высокоскоростных магистралей. В обоих случаях результат определяет полный канал: кабель, разъёмы, панели, шкафы, трассы, маркировка и качество монтажа.

Хорошая кабельная инфраструктура остаётся понятной после нескольких лет изменений. Её резервные маршруты действительно независимы, воздушные пути свободны, каждый порт имеет идентификатор, а характеристики подтверждены протоколами испытаний. Именно такой подход позволяет модернизировать сеть ЦОД без превращения каждой замены оборудования в новый строительный проект.
