ИБП для ЦОД: расчёт мощности, резервирование и время автономной работы

ИБП для центра обработки данных выбирают не по одной цифре в каталоге. Система должна выдерживать реальную активную и полную мощность нагрузки, сохранять питание после отказа резервируемого элемента, обеспечивать заданное время автономной работы и допускать обслуживание без остановки критичных сервисов. Ошибка на любом из этих этапов превращает даже качественное оборудование в единую точку отказа.

Ниже разберём последовательность проектирования: от сбора профиля нагрузки и проверки кВт/кВА до выбора схемы N+1 или 2N, расчёта аккумуляторной системы, байпаса, мониторинга и сервисной стратегии. Отдельно покажем, какие решения из ассортимента Lindex подходят для серверной, машинного зала и масштабируемой инфраструктуры ЦОД.

Что должен обеспечить ИБП в ЦОД

ИБП отделяет критичную нагрузку от провалов, перенапряжений, искажений и перерывов внешнего питания, а при исчезновении сети передаёт энергию от аккумуляторов до запуска резервного источника или корректного завершения работы. Но его задача шире кратковременного «питания от батареи».

Проектная система должна одновременно:

• питать все критичные потребители при нормальном и аварийном режимах;
• выдерживать установившуюся нагрузку, допустимые пики и небаланс фаз;
• сохранять требуемую мощность после отказа резервируемого блока или модуля;
• обеспечивать заданную автономию на новой и состарившейся батарее;
• корректно работать с ДГУ, АВР, распределительными щитами и PDU;
• позволять вывести оборудование в сервис через внешний байпас;
• передавать в диспетчеризацию состояние ИБП, АКБ и аварийные события;
• масштабироваться в соответствии с планом развития площадки.

Какие исходные данные собрать

Для действующего объекта надёжнее всего опираться на измерения в характерных режимах: обычная работа, максимальная вычислительная нагрузка, резервное копирование, запуск инженерных систем и восстановление после отключения. Паспортные номиналы нужны для проверки, но их простое суммирование обычно завышает результат. Например, два резервированных блока питания сервера по 1600 Вт не означают постоянное потребление 3200 Вт.

До выбора модели фиксируют:

• активную мощность в кВт и полную мощность в кВА;
• коэффициент мощности PF и гармонические искажения тока;
• максимум по каждой фазе и допустимый небаланс;
• кратковременные пики, пусковые токи и рекуперативные нагрузки;
• состав критичных потребителей: ИТ, сеть, автоматика, часть охлаждения и другие системы;
• прогноз роста по стойкам и кВт на расчётный период;
• требуемую доступность, ремонтопригодность и схему резервирования;
• время пуска ДГУ, переключения АВР и возможный сценарий штатного завершения работы;
• условия размещения: температуру, высоту, вентиляцию, нагрузку на перекрытие и проходы;
• требования к мониторингу, журналу событий и интеграции с BMS/DCIM.

Lindex выполняет анализ существующей нагрузки и качества электропитания: регистрирует фактические профили потребления, PF, пусковые режимы, гармоники и перекос фаз. Такие данные позволяют подбирать ИБП под реальную площадку, а не под усреднённый сценарий.

кВт, кВА и коэффициент мощности

Активная мощность P в кВт показывает, сколько полезной мощности потребляет оборудование. Полная мощность S в кВА определяет токовую нагрузку на ИБП. Их связывает общий коэффициент мощности нагрузки:

Если нагрузка составляет 150 кВт при PF 0,93, полная мощность равна 161,3 кВА. Следовательно, система должна одновременно выдавать не менее 150 кВт и 161,3 кВА. Модель на 160 кВт / 160 кВА проходит проверку по кВт, но не проходит по кВА.

PF нагрузки нельзя автоматически принимать равным выходному PF ИБП или cos φ. Для современной ИТ-нагрузки он часто высокий, но зависит от состава оборудования и режима. У нелинейной нагрузки общий PF учитывает не только фазовый сдвиг, но и искажение формы тока. Для действующего объекта значение лучше подтвердить измерением; для нового — взять из проектных данных и характеристик оборудования.

Пошаговый расчёт мощности

1. Определите критичную нагрузку. Включайте только оборудование, которое действительно должно работать при нарушении внешнего питания.
2. Соберите профиль, а не одну цифру. Зафиксируйте среднее значение, длительный максимум и короткие пики по каждой фазе.
3. Рассчитайте перспективную активную мощность. Добавляйте не условные 20–30%, а подтверждённый план развития: новые стойки, GPU, СХД и инженерные потребители.
4. Переведите кВт в кВА. Используйте PF расчётной нагрузки и отдельно проверьте обе паспортные границы ИБП.
5. Учтите снижение номинала. Температура, высота над уровнем моря, небаланс фаз и особенности нагрузки могут потребовать derating согласно документации производителя.
6. Проверьте перегрузочную способность. Важен не только процент, но и допустимое время — секунды, минуты или длительный режим.
7. Добавьте резервирование. После определения N проверьте систему при исключении одного резервируемого элемента.
8. Сверьте всю цепь. Байпас, автоматы, кабели, распределение и PDU должны выдерживать тот же аварийный сценарий.

КПД ИБП не прибавляют к требуемой выходной мощности. Он нужен для оценки входного потребления, тепловыделения, охлаждения и нагрузки на ДГУ. Запас на развитие также считают отдельно от резервирования: N+1 отвечает на отказ элемента, а не на будущий рост.

Пример расчёта N+1

Допустим, измеренная нагрузка ЦОД составляет 150 кВт. Через расчётный период ожидается рост на 25%, PF перспективной нагрузки — 0,93. Рассматривается модульная система с силовыми модулями 40 кВт / 40 кВА.

После отказа одного модуля остаётся 240 кВт / 240 кВА — больше расчётных 187,5 кВт / 201,6 кВА. Если бы систему проверили только по кВт, получилось бы 5+1 модулей; после отказа осталось бы 200 кВА, чего уже недостаточно. Финальный проект дополнительно проверяют по перегрузке, условиям эксплуатации, селективности защит и возможному отказу общих элементов.

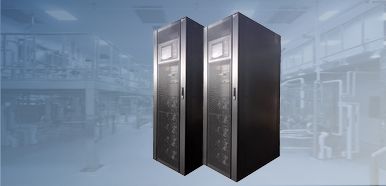

Почему для ЦОД применяют on-line ИБП

В ИБП двойного преобразования входная энергия сначала преобразуется в постоянный ток, затем инвертор формирует выходное напряжение для нагрузки. При допустимом состоянии аккумуляторной цепи исчезновение входной сети не требует переключать нагрузку с сетевого тракта на инвертор — критичное оборудование уже питается через него. В классификации ГОСТ IEC 62040-3 такая топология соответствует классу VFI при выполнении установленных характеристик.

Для ЦОД это даёт стабилизированное выходное напряжение и частоту, защиту от значительной части сетевых возмущений и предсказуемую работу при переходе на аккумуляторы. Но слово «on-line» не отменяет проверку конкретных параметров: входного диапазона, выходного PF, перегрузки, THDi/THDu, динамической реакции, режима байпаса и совместимости с генератором.

N, N+1, 2N и 2(N+1)

N — минимальная мощность, необходимая для питания расчётной нагрузки. В конфигурации N+1 добавляют один резервируемый блок или модуль: после его отказа оставшиеся элементы должны обеспечить всю нагрузку по кВт и кВА. ГОСТ IEC 62040-3 использует общее обозначение n+r, где r — число избыточных блоков.

2N означает два независимых тракта, каждый из которых способен самостоятельно питать полную расчётную нагрузку. 2(N+1) добавляет внутреннее резервирование в каждом тракте. Чем выше избыточность, тем больше стоимость, площадь, количество коммутационных аппаратов и объём испытаний, поэтому архитектуру выбирают по допустимому риску простоя и требованиям к обслуживанию.

Два корпуса ИБП ещё не создают полноценную схему 2N. Независимость проверяют по всей цепочке:

Общий ввод, один сервисный байпас, общий автомат, единая батарейная цепь или один распределительный щит могут остаться общей точкой отказа. Двухблочное ИТ-оборудование подключают к разным ветвям A и B; для одношнуровых потребителей предусматривают статический переключатель или другую согласованную схему.

Модульный или моноблочный ИБП

Модульность не гарантирует отсутствие общих точек отказа. Нужно уточнить резервирование контроллеров, статического байпаса, коммуникационных шин и батарей, а также порядок безопасной замены силового модуля. Моноблочная система, построенная из нескольких независимых ИБП, в некоторых проектах может лучше соответствовать требованиям, чем один модульный шкаф с общими узлами.

Как назначить время автономной работы

Автономию назначают по сценарию аварии, а не по привычному числу минут. Нужно понять, что должно произойти после исчезновения сети: запуск ДГУ, стабилизация напряжения и частоты, переключение АВР, повторная попытка запуска, уведомление персонала или штатное завершение сервисов.

СП 541.1325800.2024 предусматривает для ИБП с АКБ не менее 5 минут работы при 100%-ной нагрузке в аварийном режиме. Это минимальная проектная граница, а не универсально достаточное время. Если генератора нет, его запуск ненадёжен или требуется длительное завершение процессов, автономия должна быть больше. При этом увеличение батарейного массива повышает стоимость, массу, площадь, требования к защите и продолжительность восстановления заряда.

Для крупных ЦОД батарея обычно перекрывает переход на ДГУ, а не заменяет его на часы. В расчёт закладывают:

• наихудшее допустимое время запуска и принятия нагрузки генератором;
• задержки АВР и алгоритмов автоматики;
• повторный запуск или отказ одной установки;
• время на корректное выключение, если резервный источник не запустился;
• расчётную, а не сегодняшнюю нагрузку;
• старение АКБ и заданную температуру эксплуатации.

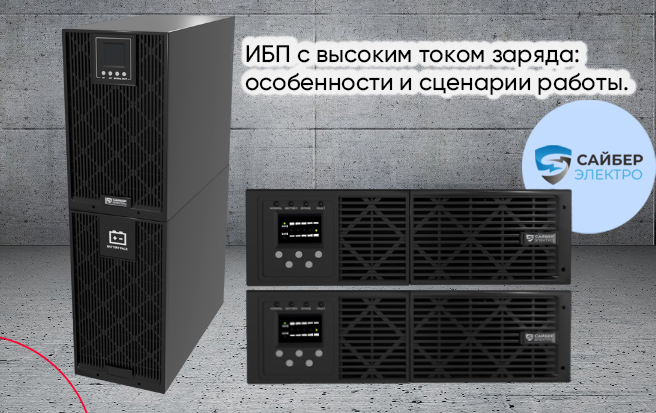

Как рассчитывают аккумуляторную систему

Произведение нагрузки на время даёт лишь полезную энергию на выходе. Например, 187,5 кВт в течение 10 минут — это 31,25 кВт·ч для нагрузки. По этой цифре нельзя напрямую выбрать количество аккумуляторов: батарея работает на постоянном токе, её отдаваемая ёмкость зависит от мощности и продолжительности разряда, конечного напряжения, температуры и возраста, а инвертор имеет собственные потери.

Финальный расчёт выполняют по разрядным таблицам и программе производителя для конкретной связки ИБП и АКБ. Учитывают:

• мощность нагрузки и КПД ИБП в батарейном режиме;
• напряжение DC-шины и допустимое количество аккумуляторных блоков в строке;
• разрядную характеристику при требуемом времени, а не номинал А·ч при другом режиме;
• конечное напряжение разряда, коэффициент старения и температурную поправку;
• допустимое число параллельных строк и защиту каждой батарейной ветви;
• максимальный ток зарядного устройства и время повторного заряда;
• массу, габариты, вентиляцию, пожарные требования и доступ для обслуживания;
• селективность DC-защиты и расчёт тока короткого замыкания.

Наиболее распространены герметизированные свинцово-кислотные VRLA AGM/GEL аккумуляторы; в отдельных проектах применяют литий-ионные и другие технологии. Сравнивать нужно не только начальную цену, но и ресурс, температурный режим, занимаемую площадь, массу, систему мониторинга и стоимость замен за весь срок эксплуатации.

Температура существенно влияет на ресурс VRLA. Поэтому батарейное помещение, охлаждение и мониторинг являются частью системы, а не вспомогательной опцией. Приёмочные испытания должны подтвердить требуемую автономию, а плановое обслуживание — обнаруживать рост внутреннего сопротивления, разбаланс блоков и деградацию до того, как она проявится в аварии.

Байпас, два ввода и питание A/B

Статический байпас автоматически переводит нагрузку на обходной путь при допустимых параметрах байпасного источника, например при перегрузке или внутренней аварии инвертора. Внешний сервисный байпас позволяет полностью изолировать ИБП для ремонта или замены, сохранив питание нагрузки. СП 541.1325800.2024 прямо предусматривает внешний байпас для обслуживания ИБП в ЦОД.

Наличие переключателя само по себе недостаточно. Проект проверяют на ошибочные операции, встречное включение источников, допустимый ток байпаса, селективность защит и безопасную последовательность переключений. Регламент должен быть понятен персоналу и отработан до аварии.

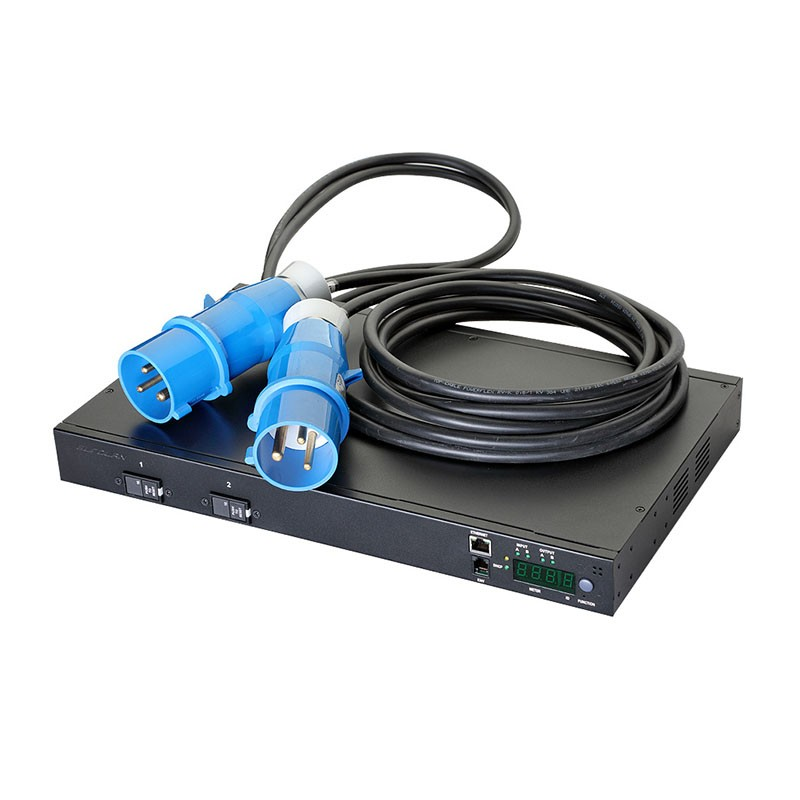

В архитектуре A/B два независимых тракта доводят до стоек и PDU. Сервер с двумя блоками питания получает один ввод от A, второй от B. Для одношнурового устройства можно применить автоматический или статический переключатель, но его номинал, время переключения и допустимые источники нужно согласовать с нагрузкой.

Совместимость с сетью и ДГУ

Номинал генератора нельзя выбирать по правилу «мощность ДГУ равна мощности ИБП». На входе нужно учесть собственные потери ИБП, другие нагрузки генераторной шины, заряд АКБ после разряда, входной PF и THDi, ступень принятия нагрузки и переходные процессы. Слишком узкий входной диапазон ИБП может приводить к повторным переходам на батарею при колебаниях частоты или напряжения ДГУ.

В проекте проверяют:

• максимальный входной ток ИБП во всех режимах;
• плавный набор нагрузки и возможность ограничить ток заряда АКБ при работе от ДГУ;
• входной PF, гармоники и реакцию регулятора генератора;
• диапазон синхронизации байпаса и инвертора;
• поведение при ступенчатом подключении и сбросе нагрузки;
• координацию АВР, ИБП, ДГУ и автоматики охлаждения;
• работу после полного разряда и сценарий восстановления сети.

Отдельно оценивают тепло. Разница между входной и выходной мощностью ИБП превращается в тепловую нагрузку на помещение. При резервировании и частичной загрузке КПД может отличаться от максимального значения в паспорте, поэтому для охлаждения используют кривую эффективности выбранной модели.

Мониторинг, испытания и обслуживание

Работоспособность ИБП нельзя оценить только по зелёному индикатору. В диспетчеризацию передают входные и выходные параметры, загрузку по фазам, состояние байпаса, температуру, заряд и расчётное время работы, состояние батарейных автоматов, предупреждения и журнал событий. Для интеграции используют SNMP, Modbus, сухие контакты и другие интерфейсы, поддерживаемые выбранной системой.

До ввода в эксплуатацию проверяют нормальный режим, переход на АКБ и обратно, байпас, EPO/REPO по проектной методике, параллельную работу, отказ модуля, взаимодействие с ДГУ и расчётную автономию. Испытания проводят по согласованной программе с учётом рисков для нагрузки.

Эксплуатационный регламент включает визуальный контроль, очистку и проверку вентиляции, протяжку по требованиям производителя, диагностику конденсаторов и вентиляторов, тесты АКБ, контроль температуры и плановую замену элементов. Lindex оказывает услуги по техническому обслуживанию ИБП, замене АКБ и предоставляет подменный фонд ИБП и аккумуляторов.

Решения и сервис Lindex

Направление источников бесперебойного питания Lindex включает моноблочные и модульные ИБП, аккумуляторы и батарейные шкафы, сервисные байпасы, распределительные шкафы, средства мониторинга и самодиагностики АКБ. В портфеле представлены Tescom, Сайбер Электро, CyberPower, DKC, а также аккумуляторы B.B.Battery, DELTA Battery и CSB.

В B2B-каталоге доступны on-line ИБП до 100 кВА для стоек, серверных и инженерных нагрузок, трёхфазные системы от 100 кВА для крупных объектов и модульные ИБП для поэтапного масштабирования и внутреннего резервирования. Раздел комплектующих помогает сразу включить в спецификацию батарейные решения, интерфейсы, байпасы и монтажные аксессуары.

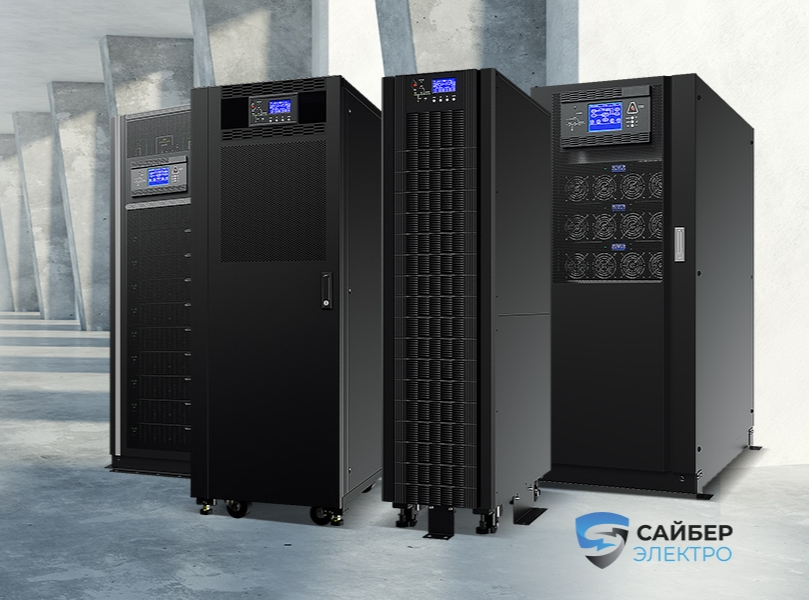

Среди решений Сайбер Электро представлены трёхфазные модели «Легион-3Ф-С» с двойным преобразованием и возможностью параллельной работы, а также серия «Эксперт Плюс» с зарядными устройствами повышенной мощности для внешних батарейных массивов и увеличенной автономии. Условия применения и актуальные конфигурации приведены в обзоре серий «Легион-3Ф-С» и «Эксперт Плюс».

Например, Tescom DS Power X — серия on-line ИБП 100–250 кВА с выходным PF до 1, трёхуровневыми выпрямителем и инвертором, статическим и сервисным байпасом, поддержкой внешних аккумуляторов и интерфейсов удалённого мониторинга. Конкретную конфигурацию, параллельную работу и батарейный массив подбирают по проекту.

Lindex может подключиться на разных стадиях: обследование и анализ нагрузки, разработка технического решения, монтаж и ПНР систем бесперебойного питания, профессиональная сборка батарейных массивов, интеграция мониторинга и последующее обслуживание. Проверить решения до внедрения можно в демонстрационной лаборатории ИБП.

Чек-лист перед заказом

1. Определите критичную нагрузку. Что продолжает работать от ИБП, а что отключается?
2. Измерьте профиль. кВт, кВА, PF, максимум по фазам, гармоники и пусковые режимы.
3. Зафиксируйте рост. Сколько стоек и кВт добавится на расчётном горизонте?
4. Проверьте кВт и кВА. ИБП должен проходить обе границы одновременно.
5. Выберите топологию. Для критичной нагрузки ЦОД обычно рассматривают on-line двойного преобразования.
6. Рассчитайте N. Затем отдельно добавьте резервирование N+1, 2N или 2(N+1).
7. Исключите общий отказ. Проверьте вводы, байпасы, батареи, щиты, PDU и конечные подключения.
8. Назначьте автономию. По времени запуска ДГУ, алгоритму АВР и сценарию завершения работы.
9. Рассчитайте АКБ по таблицам. Учтите мощность разряда, температуру, старение, конечное напряжение и заряд.
10. Проверьте ДГУ. Входной ток, PF, THDi, заряд АКБ и ступени принятия нагрузки.
11. Предусмотрите внешний байпас. Обслуживание не должно требовать отключения критичной нагрузки.
12. Спроектируйте мониторинг. ИБП и аккумуляторы должны быть видны эксплуатации до возникновения отказа.
13. Согласуйте ПНР и сервис. Программа испытаний, регламент ТО, ЗИП и подменный фонд фиксируются заранее.

Коротко о главном

Надёжная система бесперебойного питания начинается с измеренного профиля нагрузки. ИБП проверяют одновременно по кВт и кВА, а резервирование — после исключения одного элемента. Модульная архитектура упрощает поэтапный рост, моноблочная может быть рациональнее при стабильной нагрузке, но в обоих случаях доступность определяется всей цепью питания, а не только корпусом ИБП.

Время автономной работы задают по аварийному сценарию. Батарейный массив рассчитывают по данным производителя с учётом мощности разряда, КПД, температуры и старения. Байпас, два независимых тракта, мониторинг, ПНР и регламентное обслуживание превращают набор оборудования в работоспособную инфраструктуру ЦОД.
